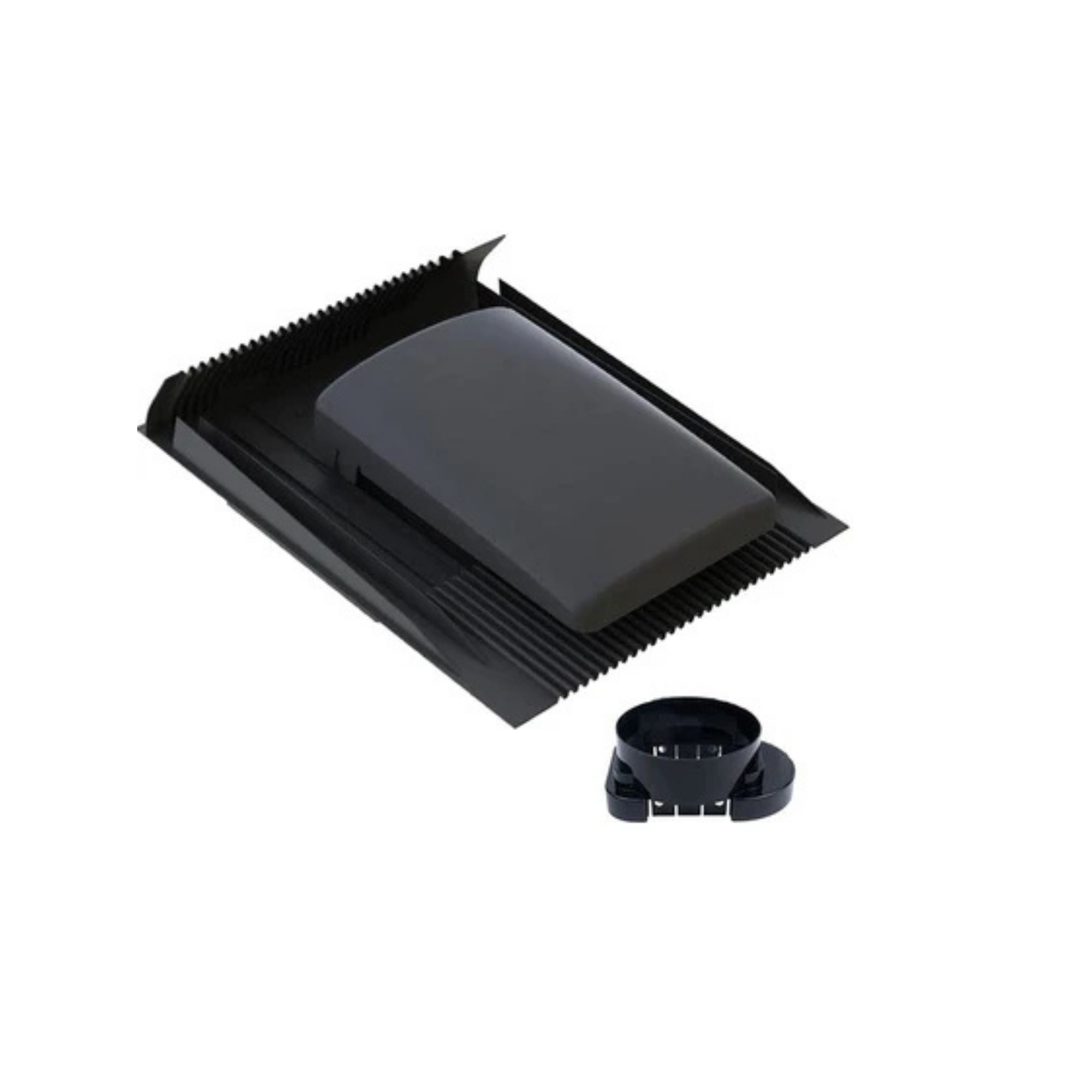

Universele Lage Ventilatiepan Antraciet 100 mm

De universele ventilatie pan in de kleur antraciet is bijna altijd passend op elk dak! Zoek je dus een oplossing om een afzuiging van een badkamer, riool ontluchting, luchtkanaal door een pannen dak te maken is deze oplossing perfect. Deze dak doorvoer is echt heel veel gebruikt in de dak wereld, mede door zijn gemakkelijke installatie en zijn universele aansluitmogelijkheid.

Deze ventilatie pan heeft een ventilatiecapaciteit van 78 cm² biedt deze pan een doeltreffende oplossing voor natuurlijke luchtverversing of ontluchting van het rioolstelsel. Bij gebruik in mechanische ventilatiesystemen, zoals een badkamerventilator of afzuigkap met een laag vermogen, bedraagt de maximale luchtafvoercapaciteit 216 m³ per uur. Voor de beste werking is het belangrijk dat de daadwerkelijke capaciteit onder de 200 m³/h blijft. Maar dat is in de meeste gevallen altijd.

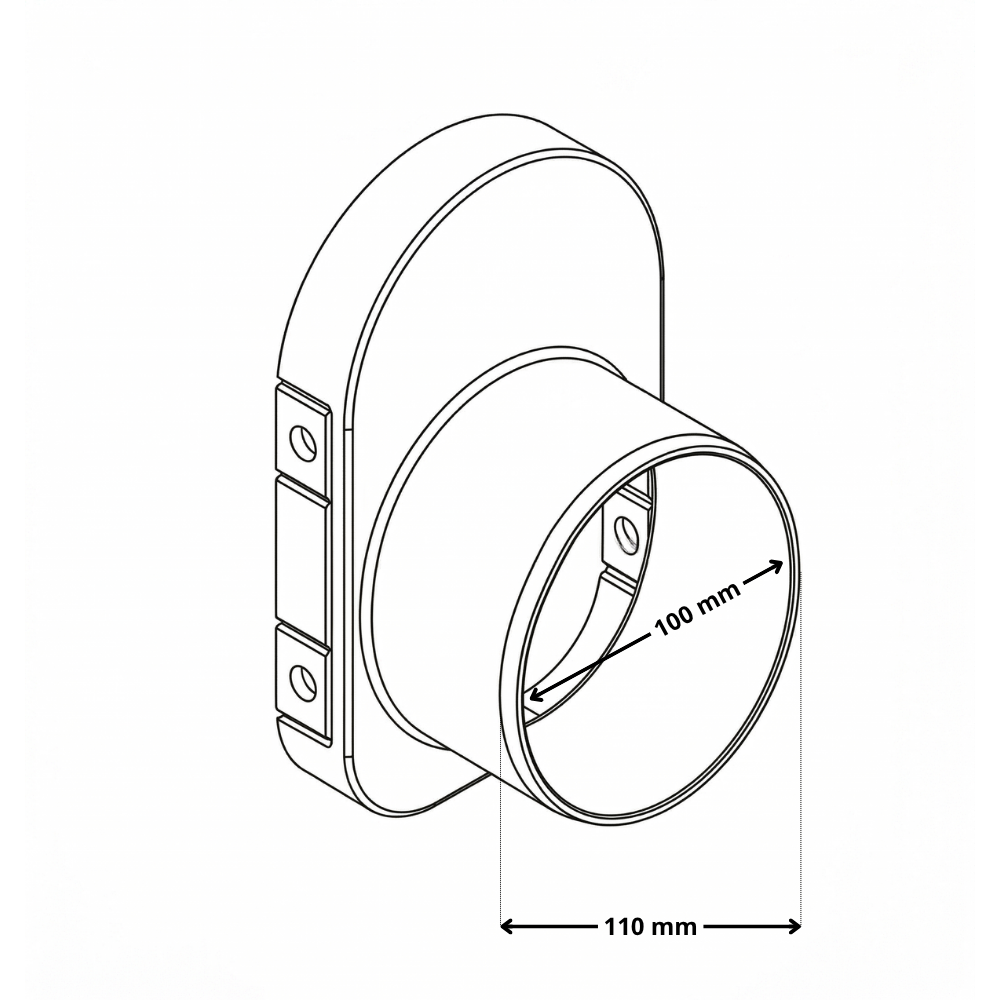

Deze grijze uitvoering van de Universele ventilatie pan is 100mm, dat wil zeggen dat aan de binnenkant van de pan een adapter wordt bijgeleverd waarop een slang van 100mm kan worden aangesloten. Maar deze pan is ook verkrijgbaar in 125 en 150 mm aansluiting. Kijk daarom van te voren welke maat voor jouw aansluiting het beste is.

Hoe Montage van de ventilatie pan antraciet?

De montage is heel eenvoudig en volg de volgende stappen:

• Kies de juiste kleur we hebben binnen het assortiment rood en antraciet vervolgens kijkt u welke aansluiting u wenst voor uw situatie (100, 125 en 150 mm).
• Kijk op het dak waar deze het beste geplaats kan worden, in de meeste gevallen hoeft er maar 1 pan verwijderd te worden.
• Als er wel meerdere pannen weggehaald dienen te worden zouden sommige pannen moeten worden ingeslepen om straks weer aan te sluiten aan de universele ventilatie pan.
• Maak een gat door de dakplaat naar binnen waar de grijze universele ventilatie pan geplaats moet worden.

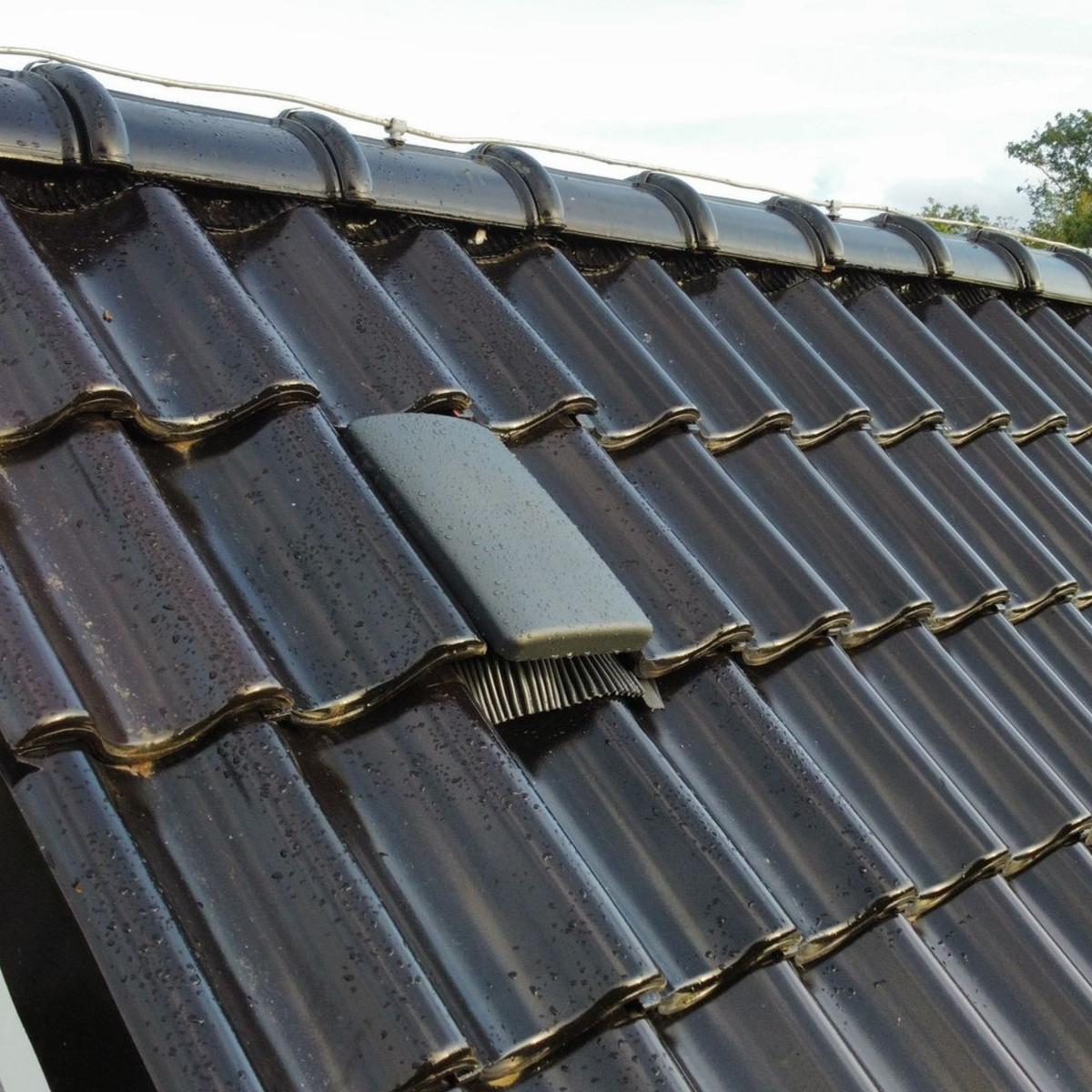

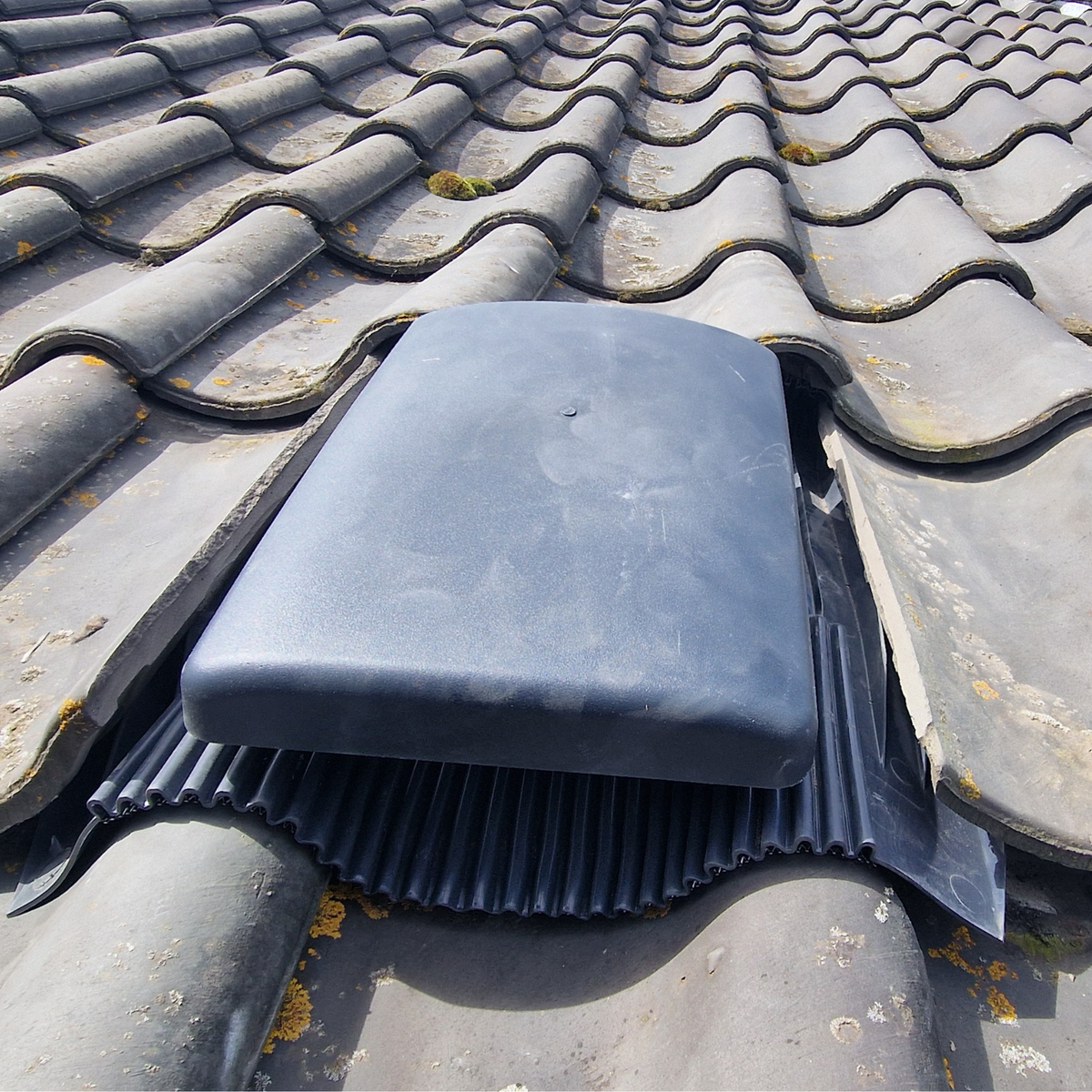

• Plaats de universele ventilatie pan op de juiste positie tussen de bestaande dakpannen. Zorg ervoor dat de flexibele flappen rondom de ventilatie pan goed onder de omliggende dakpannen vallen, zodat regenwater netjes over de ventilatiepan wordt afgevoerd. Het vastschroeven van de ventilatie pan is in principe niet noodzakelijk. Wil je de pan toch extra vastzetten, dan kan dit op de panlat. Gebruik hiervoor uitsluitend de voorgemaakte schroefopeningen in de ventilatiepan. Gebruik bij het vastzetten altijd een geschikte klokschroef met afdichting, zodat er via de bevestiging geen water in de dakconstructie kan komen.
• Leg de dakpannen er omheen weer terug.
• Plak aan de onderzijde de plakstrip op de dakpannen voor een waterdichte afsluiting maar maak vooraf goed schoon vet en stof vrij. Je kunt deze flap in de vorm van de dakpannen plakken.
• Let op aan de bovenkant dient de flap omhoog geplaats gemonteerd te worden.

Wat zijn de afmetingen van de Grijze Ventilatie Pan?

Afmetingen van deze Universele ventilatie pan zijn van de kap 21,5cm bij 32 cm. De totale pan incl. flappen die onder de pannen komen is groter uiteraard, zie ook bouw tekening. Daarbij is deze pan 9.1 cm hoog en ideaal mochten er bijvoorbeeld zonnepanelen op het dak liggen. Omdat deze pan erg laag is past hij mooi is het beeld van het dak. Deze ventilatie pan is toepasbaar op schuine daken met een hellingshoek van 20 tot 50 graden. Mocht deze pan niet passen dan kunt u eventueel kijken naar de Fleck doorvoer, deze hebben wij ook in het assortiment.

Vergeet de aansluit slag niet

Mocht je er iets op willen aansluiten op de ventilatie pan dat raden wij echt aan om de flexibele slang voor ventilatie pan erbij te kopen. Deze is helemaal passend op de ventilatie pan en zorgt voor een goede overdracht van de luchtstroom. Op deze flexibele slang zit een speciaal mondstuk met verschillende grote ringen waarop je de volgende slang kunt aansluiten. Echt heel handig en eigenlijk onmisbaar bij deze klus.

• Technische Blad Universele Lage Ventilatiepan Download
